一、产品概述：

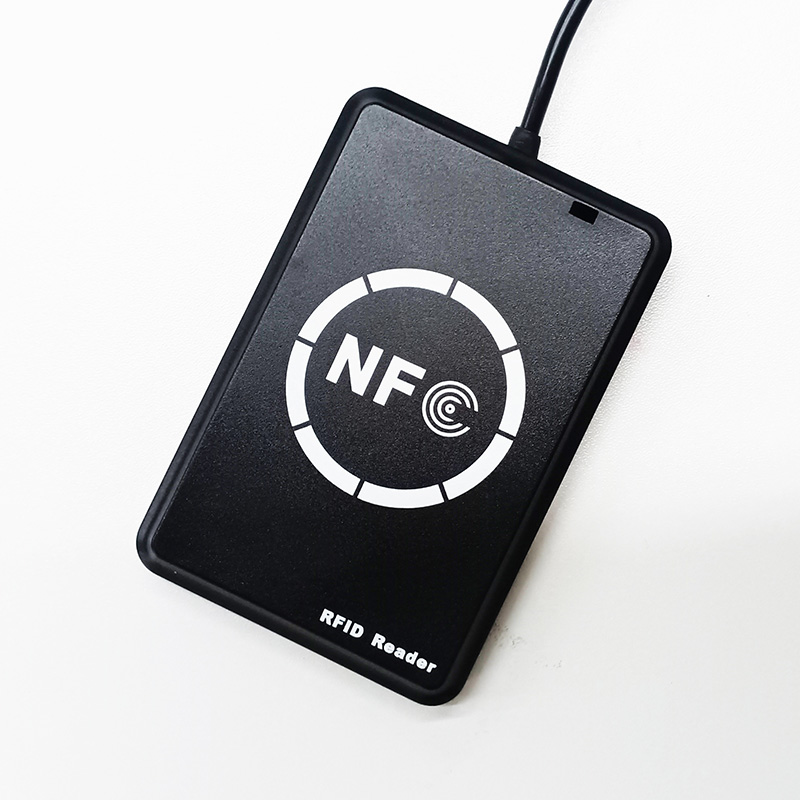

EST-100免驱IC卡NFC读卡器是广东东信智能科技有限公司专为身份识别系统开发定制的一款读写器，具备IC卡（M1、CPU卡）读卡功能，该产品可自由集成到自助机、班牌、排队叫号机、机器人、访客机、人证机、 通道闸机、门禁、图书借阅终端、医疗终端、银行终端等设备中嵌入式集成使用。

二、产品特点：

1、支持标准：

符合ISO14443A协议；

符合ISO/IEC 14443 Type B国际标准；（选配）

符合ISO/IEC 15693国际标准；（选配）

2、兼容性好：支持常见的M1卡、CPU卡卡号读取；

3、射频技术：自主研发射频模块，电磁兼容性好，在读卡环境不能保障情况下，仍可保持读卡相对稳定；

4、外形精致：产品整体尺寸小，不占桌面空间；

5、读卡距离：5~10cm（无金属干扰环境下）；

6、支持配置USB模拟键盘输出10进制、16进制，支持配置TTL串口输出；

三、配置软件：

1、打开设备，设置读卡器需要的输出模式；

2、可设置模拟键盘输出16进制、10进制、回车功能，以及串口输出模式。

3、支持定制开发，例如输出指定扇区、指定块、指定密码的内容等；

四、产品尺寸图：

五、性能参数：

技术标准 符合ISO/IEC 14443 Type A国际标准；

符合ISO/IEC 14443 Type B国际标准；（选配）

符合ISO/IEC 15693国际标准；（选配）

支持卡类型 M1卡、CPU卡

天线能量输出 天线表面电磁强度（Hmax）≤7.5A/m rms；

天线表面法线方向最大阅读距离处电磁强度（Hmax≥1.5A/m rms）；

读卡时间 50 ms

感应区大小 50×40 mm

读卡距离 5～10 cm

工作频率（fc） 13.56MHz ± 7KHz

指示灯 带LED指示灯

蜂鸣 自带蜂鸣器，能直观感应读卡状态

通讯接口 USB 符合USB 2.0/3.0协议，TTL串口

供电 电压：DC 5V±5%，电流：500mA±5%，待机：30mA

工作温度 -20℃～55℃

贮运温度 -30℃～65℃

相对湿度 <90%

贮运相对湿度 20%～93%

大气压力 86kpa～110kpa

使用操作系统 Windows XP/7/8/10/11、Android、鸿蒙、麒麟、统信等操作系统

外形尺寸 105×70×10 mm（长×宽×高）

（*由于产品升级或其他原因，IC卡NFC读卡器产品实际参数有可能变更，以实际产品为准。本文中的所有陈述、信息和建议也不构成任何明示或暗示的担保）
