1. 产品概述

1.EST-J13身份证阅读套件板是采用非接触式 IC 卡技术，通过串口或 USB 接口与计算机终端或其它设备连接。

2.通过配套解码软件身份证模块，可将身份证内的数字压缩相片还原为可视照片，实现完全的“人、证同一性”的认定。

3.EST-J13身份证阅读套件板符合 ISO-14443（TYPE-B）标准。

4.EST-J13身份证阅读套件板尺寸小，便于安装提供开放的应用程序接口(API)，供系统集成进行二次开发。

5.EST-J13身份证阅读套件板性能强，支持多种通信通道可根据不同场合选择，个性化，不同功能模块可根据需求自由组合使用；

二次开发支持：

Windows：支持C#、C++、C、Delphi、JAVA，VC，VB，PB等语言二次开发；

Android：提供DEMO和相片解码，可提供测试的apk；

BS开发：支持JSP、PHP、ASP、HTML、ASPX等WEB语言的二次开发，提供网页浏览器的DEMO；

Linux：支持

2. 功能介绍

EST-J13身份证阅读套件板采用非接触式 IC 卡技术，通过串口或 USB 接口与计算机或其他设备连接，配套使用定制的阅读软件，如“居民身份证阅读软件”及规范的操作即可读取居民身份证信息。

读取信息包含有：

■ 身份证指纹信息

■ 姓名

■ 性别

■ 民族

■ 出生日期

■ 地址

■ 身份证号码

■ 签发机关

■ 有效期限

■ 照片

3.技术指标

1)符合居民身份证阅读器通用技术要求，兼容 ISO-14443（TYPE-B）标准；

2)工作频率：13.56MHz（fc）；

3)天线能量输出；

a)天线表面磁场强度（Hmax）≤7.5A/m rms；

b)天线表面法线方向 5cm 处电磁场强度（Hmin）≥1.5A/m rms；

4)通信接口：USB_SDT 、串口 232

5)电源：USB 供电，DC5V/500mA(±5%)；

6)阅读距离：0-5cm；

7)阅读时间：<0.5s；

8)适用于 WIN98/2003/XP/WIN7 平台；

9)可用二次开发工具：VC/DEPHI/VB/PB 等；

10)具有电源自动保护设计；

11)平均无故障工作时间（MTBF）：大于 5000 小时；

12)使用环境：

a)工作温度：0℃～50℃；

b)相对湿度：20%～90%RH；

c)大气压力：60KPa～110 Kpa；

警告 此为 A 级 ITE 产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。

4. 型号说明

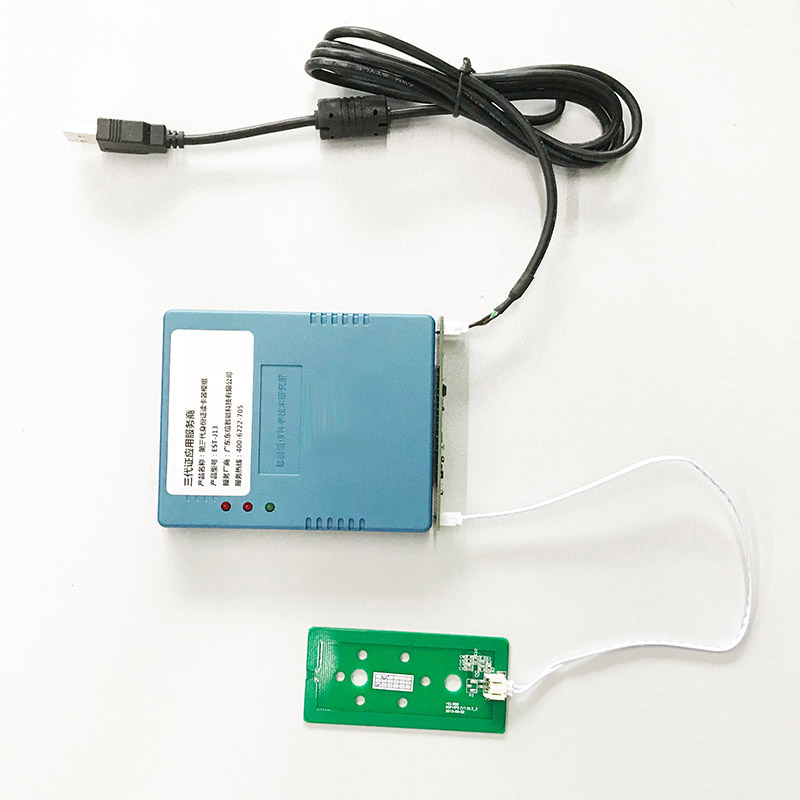

1）标准配件说明

身份证模块：对信息安全进行验证

主板：MCU 主控部分，对信息进行处理

天线板：对信息进行传送，长度 25cm

串口线：USB 供电和串口通信，长度 150cm

USB 线：USB 供电和通信，长度 150cm

2）可选配件说明

【串口线】

使用 USB 接口供电及

串口进行通信长度

150cm

【USB 线】

使用 USB 接口供电和进

通信，长度 150cm

5. 接口说明

请注意接线正确，否则会烧毁模块和板子！

6. 使用注意事项

EST-J13身份证阅读器是标准的信息化电子设备，应按照正确的操作方法使用该设备，若使用不当会造成身份证模块不能正常工作或损坏设备，为避免不必要的损失，请在使用前详细阅读并特别注意以下事项：

● 请小心轻放。严禁剧烈震动与撞击，避免对硬盘造成不必要的损坏。

● 在连接或取消与其他设备连接时，请将电源关闭，当模块正在工作时，请勿随意移动或跌落。

● 请勿使套件板受到浸泡、雨淋，长时间不使用时，请包装好，防止灰尘进入机器内。

● 该产品在寿命终止需报废处理时，应遵守国家及所在地方的法律法规要求，进行安全、环保处置。解剖产品分类回收，亦可交经销商或我单位联系统一处理。

● 此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。

（*由于产品升级或其他原因，EST-J13身份证阅读器大模组产品实际参数有可能变更，以实际产品为准。本文中的所有陈述、信息和建议也不构成任何明示或暗示的担保）
